Джамперы на разъемах интерфейса АТА:

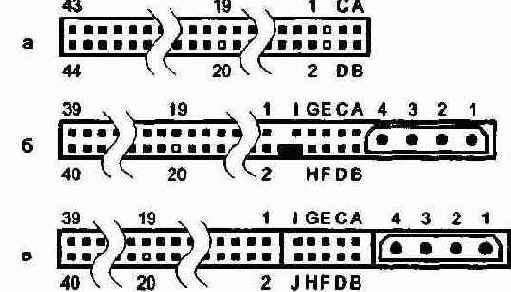

Рисунок 6.4. Джамперы на разъемах интерфейса АТА:
а - SFF8212, б - SFF8057, в - SFF8058
| Выборка | SFF8212 | SFF8057 | SFF8058 | ||||
| Используемые контакты | A...D | Е...Н | A...F | ||||
| Кабельная выборка | B-D | E-F | А-В | ||||
| Master | - | G-H | E-F | ||||
| Master при наличии Slave | - | G-H, E-F | E-F | ||||
| Slave | А-В | - | C-D |
Следует учитывать, что перестановка джамперовчасто воспринимается устройством только по включении питания. Кроме того, установка на один шлейф двух разно- типных не-АТА-устройств часто невозможна.
