Формирование сигналов RS-232C

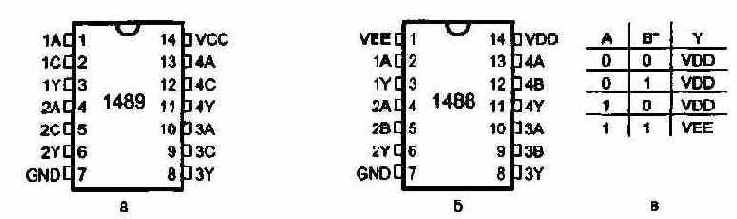

Рисунок 2.6. Формирование сигналов RS-232C: а - приемник 1489 (А - вход RS-232, С - управление гистерезисом (ТТЛ), Y - выход ТТЛ); б - передатчик 1488 (А, В - входы ТТЛ, Y - выход RS-232, VDD = +12 В, VEE = -12 В); в - таблица состояния выходов передатчика (*1В - логическая 1)
Стандарт RS-232C регламентирует типы применяемых разъе- мов.
На аппаратуре АПД (в том числе на СОМ-портах) принято устанавливать вилки (male - "папа") DB-25P или более ком- пактный вариант - DB-9P. Девятиштырьковые разъемы не имеют контактов для дополнительных сигналов, необходи- мых для синхронного режима (в большинстве 25-штырько- вых разъемов эти контакты не используются).
На аппаратуре АКД (модемах) устанавливают розетки (female - "мама") DB-25S или DB-9S.
Это правило предполагает, что разъемы АКД могут подклю- чаться к разъемам АПД непосредственно или через переход- ные "прямые" кабели с розеткой и вилкой, у которых кон- такты соединены "один в один". Переходные кабели могут являться и переходниками с 9- на 25-штырьковые разъемы (Рисунок 2.7).
