Кабель подключения принтера с протоколом RTS-CTS

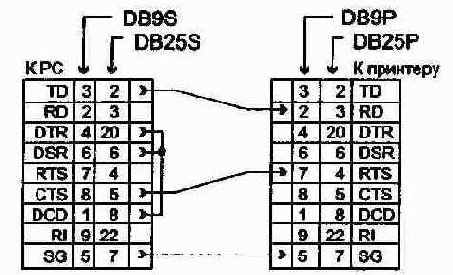

Рисунок 2.10. Кабель подключения принтера с протоколом RTS-CTS

Программный протокол управления потоком XON/XOFF пред- полагает наличие двунаправленного канала передачи данных. Работает протокол следующим образом: если устройство, принимающее данные, обнаруживает причины, по которым не может их дальше принимать, оно по обратному последо- вательному каналу посылает байт-символ XOFF (13h). Про- тивоположное устройство, приняв этот символ, приостанав- ливает передачу. Когда принимающее устройство снова становится готовым к приему данных, оно посылает символ

XON (llh), приняв который противоположное устройство возобновляет передачу. Время реакции передатчика на из- менение состояния приемника по сравнению с аппаратным протоколом увеличивается по крайней мере на время пере- дачи символа (XON или XOFF) плюс время реакции програм- мы передатчика на прием символа (Рисунок 2.11). Из этого сле- дует, что данные без потерь могут приниматься только приемником, имеющим дополнительный буфер принимае- мых данных и сигнализирующим о неготовности заблаго- временно (имея в буфере свободное место).
