Разъем EVC (розетка)

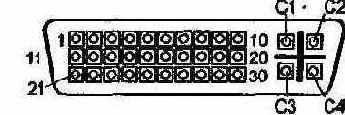

Рисунок 3.7. Разъем EVC (розетка)
Стандарт определяет три уровня реализации: базовый, муль- тимедийный и полный. Базовый включает только видеосиг- налы и DDC, в мультимедийном должны быть аудиосигна- лы. При использовании коннектора в полном объеме монитор превращается в коммутационный центр, который соединя- ется с компьютером одним кабелем, а все остальные ПУ
(включая клавиатуру, мышь, принтер) подключаются к мо- нитору. Разъем может использоваться для подключения портативного ПК к док-станции. EVC собирает сигналы от разных подсистем - графической, видео, аудио, последова- тельных шин и питания. Этот общий разъем, устанавливае- мый на корпусе системного блока, может соединяться с раз- ными платами внутренними кабелями через промежуточные разъемы.
| Контакт | Цепь | Контакт | Цепь |
| Контакт | Цепь | |||||
| 1 | Audio Output, Right | 11 | Changing power input, + | 21 | Audio input, left | ||||||
| 2 | Audio Output, Left | 12 | Chai-ging power input, - | 22 | Audio input, right | ||||||
| 3 | Audio Output, Return | 13 | Video input, Yor composite in | 23 | Audio input, return | ||||||
| 4 | Sync Return | 14 | Video input, return | 24 | Stereo sync (TTL) | ||||||
| 5 | Horizontal Sync (TTL) | 15 | Video input, С in | 25 | DDC return | ||||||
| 6 | Vertical Sync (TTL) | 16 | USB data + | 26 | DDC data (SDA) | ||||||
| 7 | RESERVED 1 | 17 | USB data - | 27 | DDC, clock (SCL) | ||||||
| 8 | RESERVED 2 | 18 | USB/1394 common mode shield | 28 | +5 В | ||||||
| 9 | 1394 pair A, data- | 19 | 1394 Vg | 29 | 1394 pair В, clock + | ||||||
| 10 | 1394 pair B, data+ | 20 | 1394 Vp | 30 | 1394 pair В, clock- |
