Б.1. Диаграмма работы регистров:

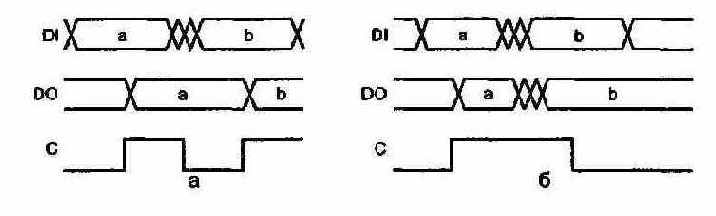

Рисунок Б.1. Диаграмма работы регистров:

а - регистр, б - регистр-защелка

Наконец, рассмотрим типовое подключение некоторой функ- циональной микросхемы (например, 18255 - КР580ВВ55) к шине ISA, которое хорошо иллюстрирует принципы сопря- жения устройств микропроцессорной техники (Рисунок Б.2). Для сопряжения с микропроцессором имеется шина данных (Data Bus), шина адреса (Address Bus) и шина управления (Control Bus). Первые две из них могут использовать одни и те же физические линии, такое решение называется мультиплек-

сированием шины адреса и данных. Тогда в шине управле- ния будет присутствовать сигнал, определяющий назначе- ние шины в данный момент времени. В нашем примере шины адреса и данных разделены.
