В. 1. Аппаратные средства конфигурирования:


Рисунок В. 1. Аппаратные средства конфигурирования:

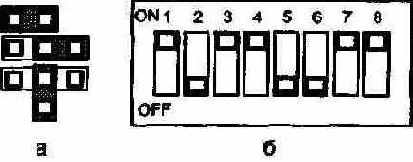

а - джампер, б - DIP-переключатель

DIP-переключатели (DIP Switch) - малогабаритные выключа- тели в корпусе DIP (Рисунок В. 16), применяемые для тех же целей, что и джамперы. Более легки в переключении. Недостатками являются большее занимаемое на плате место и более высокая цена. Обычно являются только выключателями, что делает их применение менее гибким по сравнению с джамперами.

Платы (карты), в которых нет джамперов, называют Jumperless Cards. Компоненты, которые после установки кон- фигурируются автоматически, относят к классу РпР (Plug and Play - вставляй и играй).

Чип (СЫр) - полупроводниковая микросхема. Чипсет (СЫр Set) - набор специализированных интегральных схем, при подключении которых друг к другу формируется функцио- нальный блок вычислительной системы. Чипсеты применя- ются в системных платах, графических контроллерах и дру- гих устройствах, функции которых нельзя реализовать в одной микросхеме.

Для соединения устройств и узлов PC применяют различ- ные разъемы, они же коннекторы (Connector). Среди них чаще всего встречаются следующие:

Разъемы D-muna (Рисунок В.2) используются для подключе- ния внешних устройств - мониторов, принтеров, моде- мов и т. д. Розетки (Female, "мамы") обозначаются как DB-xxS, где хх - количество контактов. Вилки (Male, "папы") обозначаются как DB-xxP. Ключом является D-образный кожух. Назначение разъемов, выходящих на заднюю стенку PC, стандартизовано (табл. В.1).
