Вид и положение слотов шин расширения

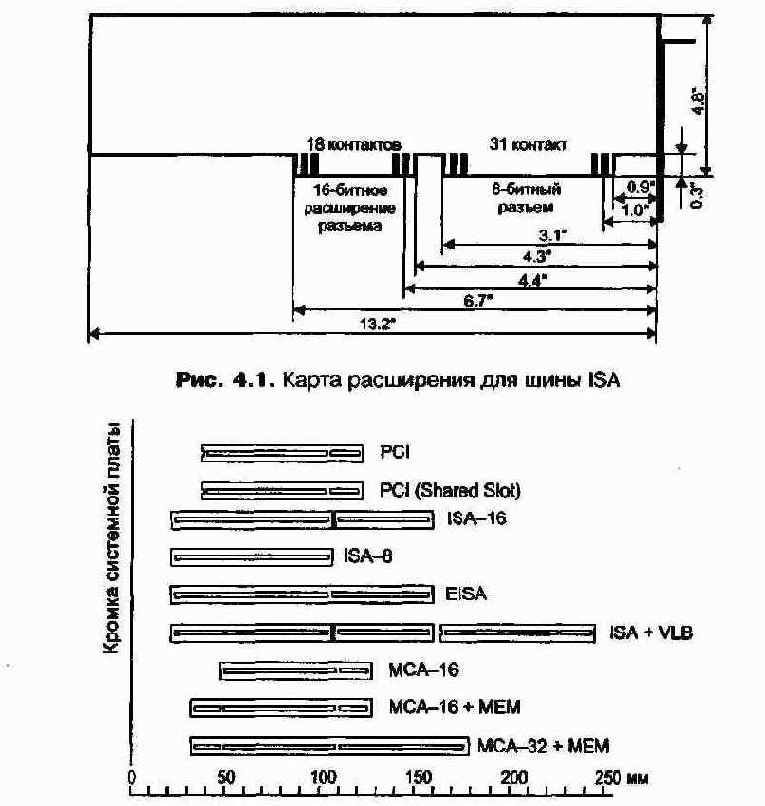

Рисунок 4.2. Вид и положение слотов шин расширения
Типы слотов легко определить визуально (Рисунок 4.2). На этом рисунке присутствие всех типов шин условно - реально на
системных платах находится не более двух-трех типов сло- тов. Распространенные сочетания: ISA+PCI, ISA+VLB, EISA+PCI, EISA+VLB. Фирмой ASUSTek применяется слот "Media BUS", дополняющий слот PCI сигналами шины ISA.
У адаптеров для шины PCI, в отличие от ISA/EISA и VLB, компоненты расположены на левой стороне печатной пла- ты. Для экономии места на системной плате используют так называемый разделяемый слот (Shared Slot). На самом деле это разделяемое окно на задней стенке корпуса, которое мо- жет использоваться либо картой ISA, либо картой PCI. Та- ким образом, максимальное суммарное количество доступ- ных слотов оказывается на единицу меньшим, чем видимое количество.
Для низкопрофильных корпусов системные платы имеют всего один слот расширения, в который устанавливается специаль- ная плата-переходник Riser Card. Этот переходник специфи- чен для модели системной платы (корпуса), поскольку на его краевой разъем заводятся линии нескольких системных шин. Если Riser Card имеет слоты только шины ISA, он обыч- но вставляется в стандартный слот ISA-16. С точки зрения уменьшения наводок и паразитных емкостей лучше использо- вать специальные платы с одним разъемом, чтобы не перегру- жать шину неиспользуемыми проводниками и разъемами.
Шины расширения допускают конфигурирование, которое предполагает в основном настройку их временных параметров:
Для шины VLB применяется перемычка, управляющая де- лителем частоты сигнала синхронизации в зависимости от того, превышает ли системная частота 33,3 МГц.
Для шины PCI частота синхронизации определяется ча- стотой системной шины процессора. Кроме того, режи- мы могут определяться в BIOS Setup.
йа Для шины ISA кроме частоты (которая должна быть по- рядка 8 МГц) задают время восстановления для 8- и 16-битных обращений к памяти и вводу/выводу. Неус- тойчивая работа адаптеров может потребовать замедле- ния шины ISA. Понижение ее производительности не от- ражается на общей производительности современных компьютеров.
Иногда для шин ISA и PCI опциями BIOS Setup прихо- дится распределять системные ресурсы (линии запросов прерываний)(см. приложение А).
